喷淋塔

产品描述:喷淋塔是废气处理的一种装备,在工业废气处理能用到这样的净化设备。通常处理酸雾废气比较多,因而又称之为酸雾废气塔。但我们的喷淋塔除了可以处理酸雾废气还可以处理其他废气,比如氨气(NH3)硫化氢废气、VOC有机废气、生活垃圾废气、垃圾燃烧废气。以处理酸雾
服务热线:138-2651-4079
立即咨询

喷淋塔是废气处理的一种装备,在工业废气处理能用到这样的净化设备。通常处理酸雾废气比较多,因而又称之为酸雾废气塔。但我们的喷淋塔除了可以处理酸雾废气还可以处理其他废气,比如氨气(NH3)硫化氢废气、VOC有机废气、生活垃圾废气、垃圾燃烧废气。

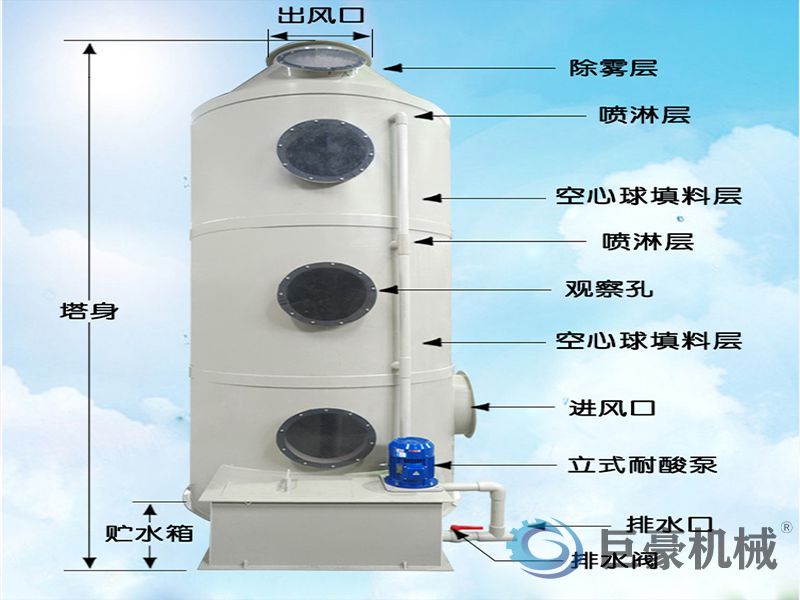

以处理酸雾废气为例,简单介绍喷淋塔的工作原理以及特点和结构。喷淋塔(图1)

酸雾废气由风管引入净化塔,经过填料层,废气与氢氧化钠吸收液进行气液两相充分接触吸收中和反应,酸雾废气经过净化后,再经除雾板脱水除雾后由风机排入大气。吸收液在塔底经水泵增压后在塔顶喷淋而下,最后回流至塔底循环使用。净化后的酸雾废气达到排放标准的排放要求,低于国家排放标准。

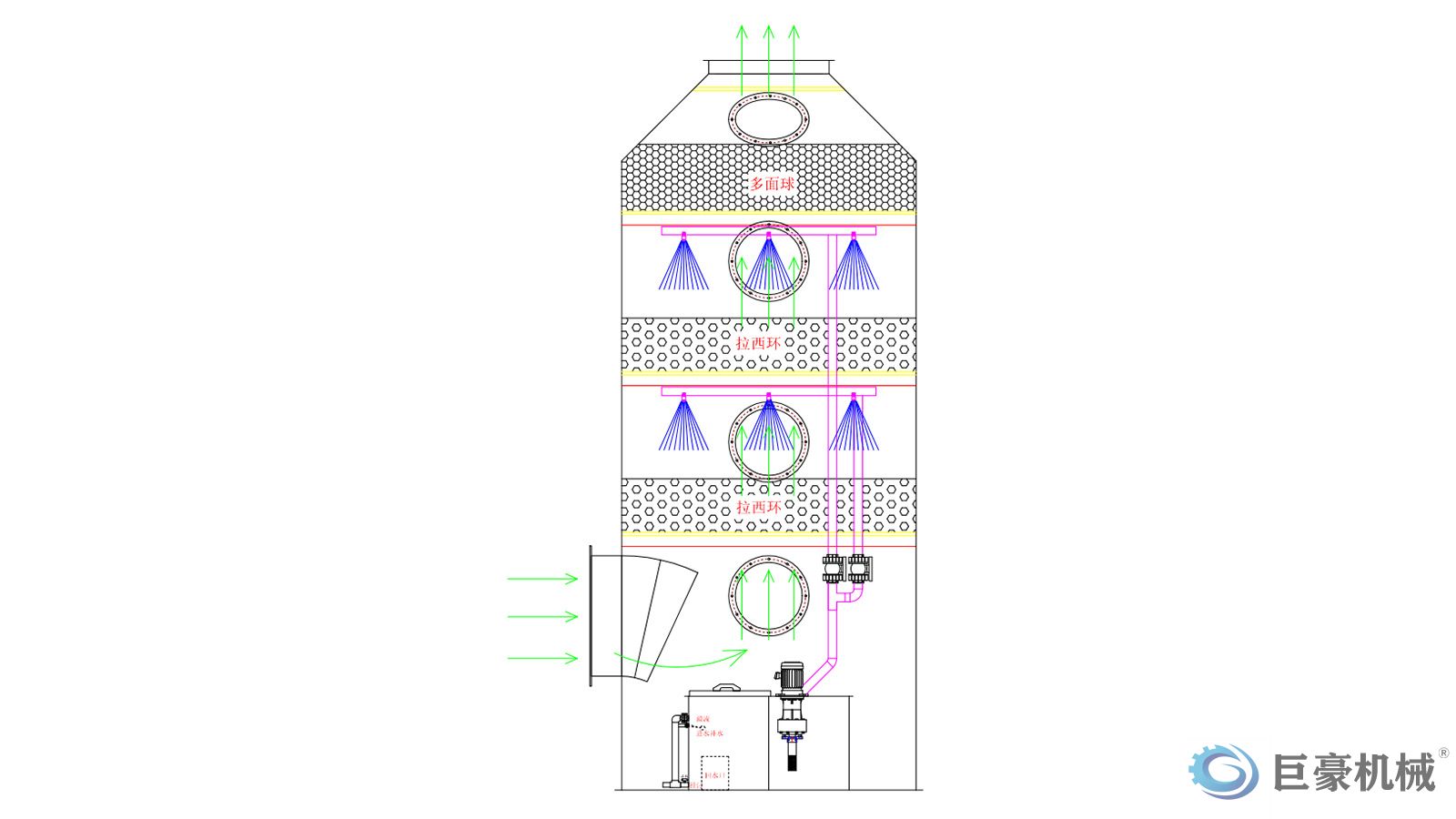

喷淋塔(图2)

喷淋塔特点

1、除尘脱硫效率高,采用碱性洗涤水时,脱硫效率可达85%。

2、设备占地少,安装方便。

3、耗水、耗电指标较低。

4、耐腐蚀、不磨损,使用寿命长。

5、设备运行可靠,维护简单、方便。

喷淋塔结构

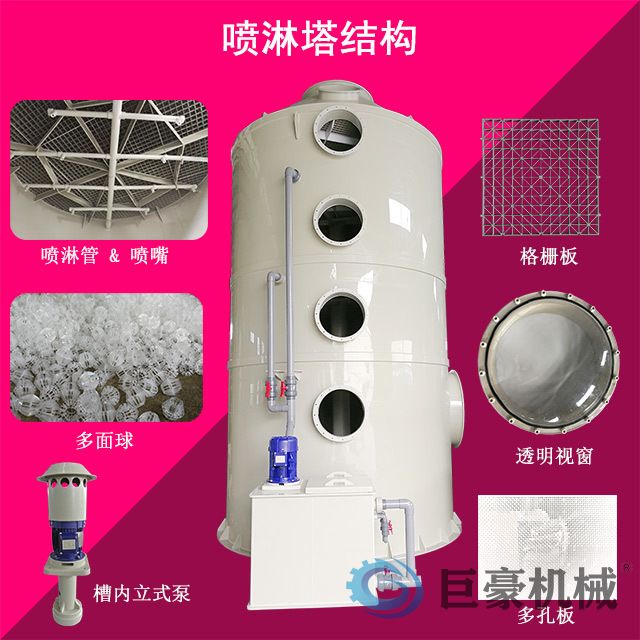

喷淋塔(图3)

常规喷淋塔结构概括为:一层除雾、两层喷淋、三层填料、四个视窗、五个活接球阀。

除雾层:一般用格栅板隔开,上面置放填料,填料层高度可达500mm。为了提高除雾效能,我司生产的喷淋塔可加装板式除雾器。

喷淋层:喷淋层是由喷淋管和喷嘴组成,根据喷淋塔直径大小,设置喷淋管和喷嘴的密度不同。使用高效喷嘴,喷雾均匀且流量大不易堵塞。

填料层:填料层是在除雾层和喷淋层之上,置放填料。主要填料有多面空心球、拉西环。喷淋塔内填料层作为气液两相间接触构件的传质设备。填料塔底部装有填料支承板,填料以乱堆方式放置在支承板上。填料的上方安装填料压板,以防被上升气流吹动。喷淋塔喷淋液从塔顶经液体分布器喷淋到填料上,并沿填料表面流下。

视窗:又称检测口,通常成型的视窗有φ500mm和φ400mm两种规格。视窗主要作用是观测喷淋塔运行情况以及更换填料、检修喷嘴。

活接球阀:主要是控制循环水的开关。

除此之外,循环水箱也是喷淋塔重要组成部分,水箱可以灵活设置,与喷淋塔塔体连接或者不连接。
